客服電話
400-688-5863
添加微信
添加客服微信
隨時(shí)隨地掌握優(yōu)惠動(dòng)態(tài)
官方微信
掃描二維碼
關(guān)注美雅化工微信公眾號(hào)
壓鑄表面縮松、縮孔產(chǎn)生原因及解決方案缺陷：縮松產(chǎn)生原因： 鑄造材料凝固時(shí)會(huì)產(chǎn)生體積收縮，這種固體和液體之間的體積差異會(huì)在熱節(jié)處形成空腔（縮松或縮孔）。改善措施：1．在凝固時(shí)對(duì)半固態(tài)金屬（在縮松產(chǎn)生的位置 ...
|

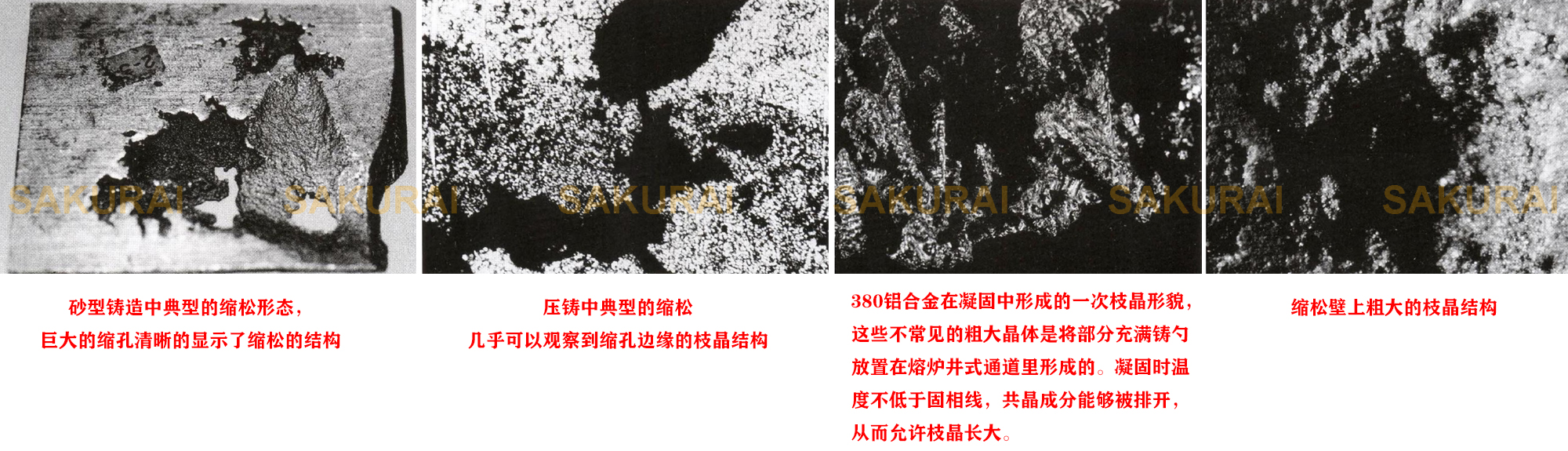

壓鑄表面縮松、縮孔產(chǎn)生原因及解決方案 缺陷：縮松 產(chǎn)生原因： 鑄造材料凝固時(shí)會(huì)產(chǎn)生體積收縮，這種固體和液體之間的體積差異會(huì)在熱節(jié)處形成空腔（縮松或縮孔）。 改善措施： 1．在凝固時(shí)對(duì)半固態(tài)金屬（在縮松產(chǎn)生的位置）增加壓力。 2．核查壓力問(wèn)題： * 金屬液靜壓力核查： －對(duì)于Al和Mg合金，>3000psi －對(duì)于Zn合金，>2000psi(>1500psi也可以） * 增壓壓力核對(duì)： － 理想的最終金屬液壓力＞80OOPsi(>6O00PSi可能也可以） * 檢查增壓設(shè)置： － 使用監(jiān)控器系統(tǒng)追蹤確認(rèn)壓力 － 增壓儲(chǔ)壓器工作正常，增壓油缸沒(méi)有到底，等等 － 在監(jiān)控器上檢查升壓時(shí)間（設(shè)定一個(gè)要求的標(biāo)準(zhǔn)），確定增壓速度足夠快，檢查壓力切換設(shè)置 － 壓射儲(chǔ)壓器預(yù)置壓力正確 * 導(dǎo)致壓力下降的沖頭相關(guān)問(wèn)題： － 沖頭頂端條件不佳（即使沖頭沒(méi)有阻礙） － 套管處狀態(tài)不佳 － 在套管末端有粘附物 － 核查套管的熱收縮（套管可能受到模具壓迫） － 沖頭冷卻不起作用 － 潤(rùn)滑不夠 － 套管冷卻不當(dāng) － 熱壓室－核查沖頭澆口套 － 熱壓室－如果沖頭底部和澆口套正常，更換鵝頸管 3．為縮松處提供額外的金屬液： * 能夠使用擠壓桿么？ * 能夠在縮松處附近引入額外的內(nèi)澆口么？ * 能夠增加內(nèi)澆口和縮松處之間鑄件的壁厚么？ 4．料餅太薄，或者尺寸變化太大。 5．檢查產(chǎn)生縮松的部位與周?chē)课恢g的溫度差： * 加熱周?chē)鷾囟容^低的部位 * 冷卻熱節(jié)（縮松處） * 檢查模具動(dòng)模和定模之間的溫度差 6．降低壓射時(shí)的金屬液溫度對(duì)改善縮松有幫助，但要注意是否會(huì)引起其他問(wèn)題。 7．檢查合金的成分（Si,Fe）。 8．檢查金屬液溫度波動(dòng)（檢查是否有劇烈的溫度波動(dòng)，金屬液溫度必須穩(wěn)定）。 砂型鑄造中典型的縮松形態(tài)，巨大的縮孔清晰的顯示了縮松的結(jié)構(gòu)。 壓鑄中典型的縮松，幾乎可以觀察到縮孔邊緣的枝晶結(jié)構(gòu)。 380鋁合金在凝固中形成的一次枝晶形貌，這些不常見(jiàn)的粗大晶體是將部分充滿的鑄勺放置在熔爐的井式通道里形成的。凝固時(shí)溫度不低于固相線，共晶成分能夠被排開(kāi)，從而允許枝晶長(zhǎng)大。
東莞市美雅化工有限公司20多年專(zhuān)注高端脫模劑研發(fā)和生產(chǎn)、輔料供應(yīng)，助您買(mǎi)到環(huán)保好用的脫模劑產(chǎn)品。 全國(guó)脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請(qǐng)瀏覽官網(wǎng)：http://lrig.cn 櫻井脫模劑（一個(gè)集復(fù)合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業(yè)領(lǐng)域于一體的綜合性專(zhuān)業(yè)采購(gòu)脫模劑平臺(tái)） |
Powered by Discuz! X3.5 Licensed© 2000-2023 lrig.cn( 粵ICP備20007749號(hào)-1 )
請(qǐng)發(fā)表評(píng)論
